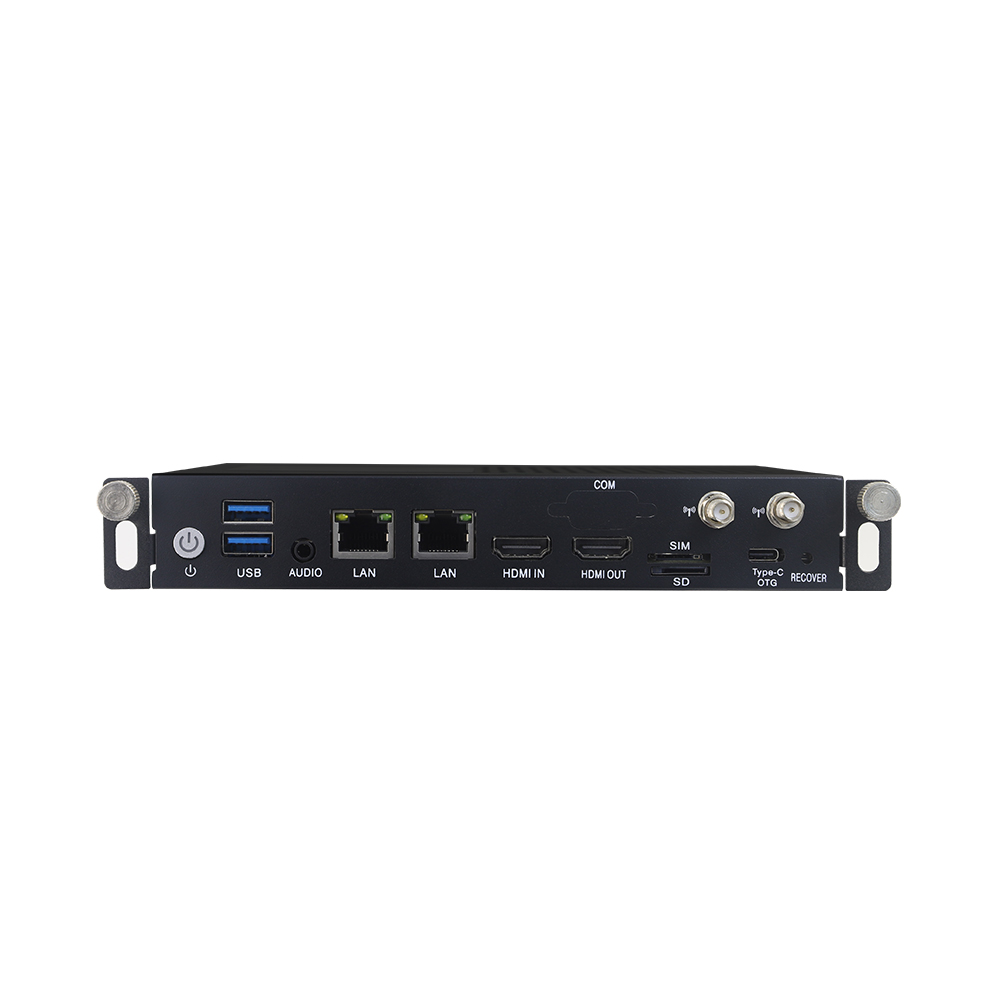

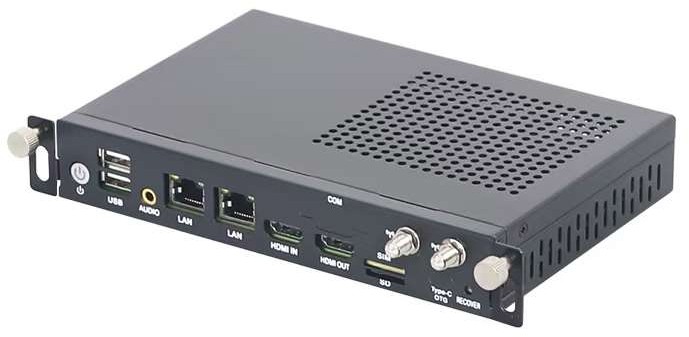

瑞芯微RK3576-OPS边缘计算机 AI整机-八核AI赋能/4K三屏异显/工业级宽温稳定

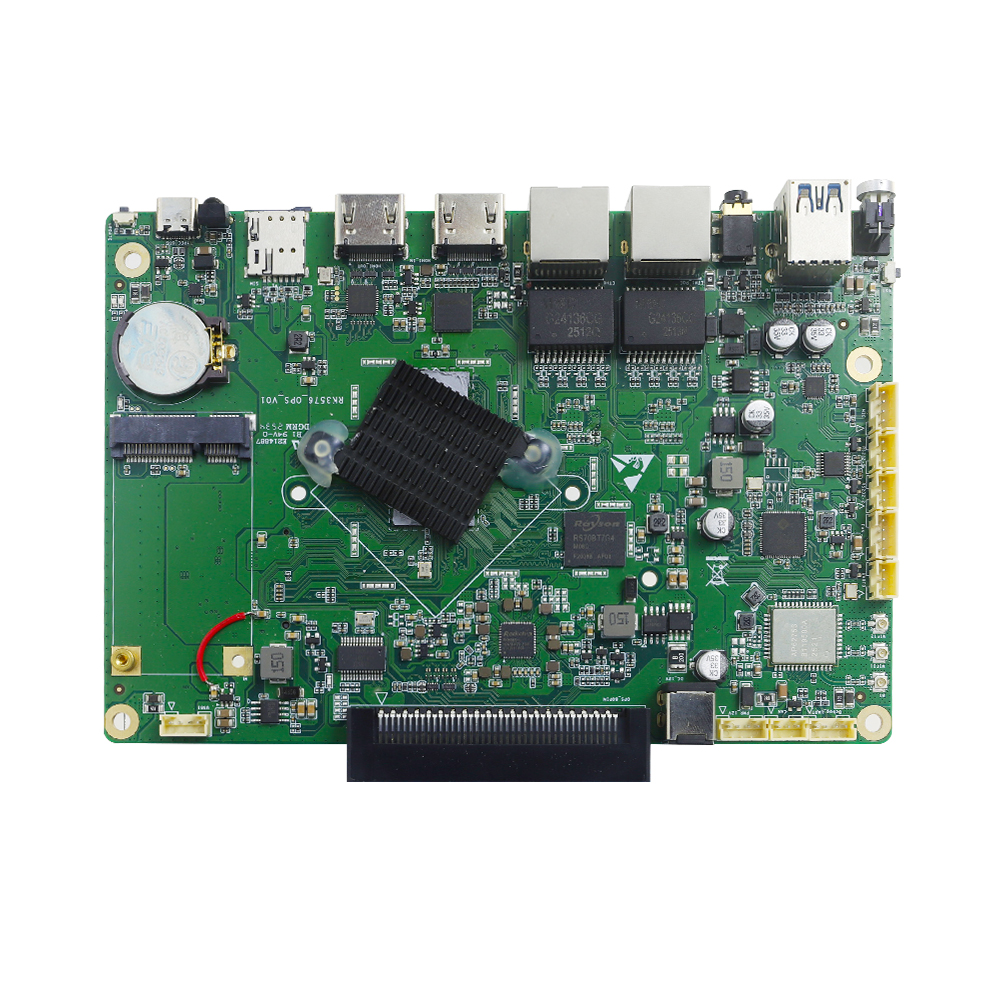

主板型号

RK3576-OPS V0.1

处理器

RK3576

显示芯片

ARM Mali G52 MC3 和 RGA v2.5

显示输出

IO Port:    HDMI【**分辨率：HDMI 支持 1920x1080@60Hz】

OPS Port：HDMI【**分辨率：HDMI 支持 4K@60Hz】

内存

LPDDR4/LPDDR4X-4266 和 LPDDR5-4800

存储

eMMC 接口,UFS 接口,SD/MMC 接口,FSPI 接口

扩展槽

1*MINI PCIE Port

音频

1*3.5mm 标准音频接口 二合一接口

网络

2*Realtek RTL8211F 千兆网卡

USB

2*USB2.0

1*USB3.0

I/O 芯片

NA

BIOS

NA

供电

DC_JACK INPUT    DC12V

散热系统

自带 CPU 散热器 【内置：1*CPU_FAN 1x4Pin】

环境

工作：0~60℃

存储：-20℃~75℃ 0%~95%相对湿度，无冷凝

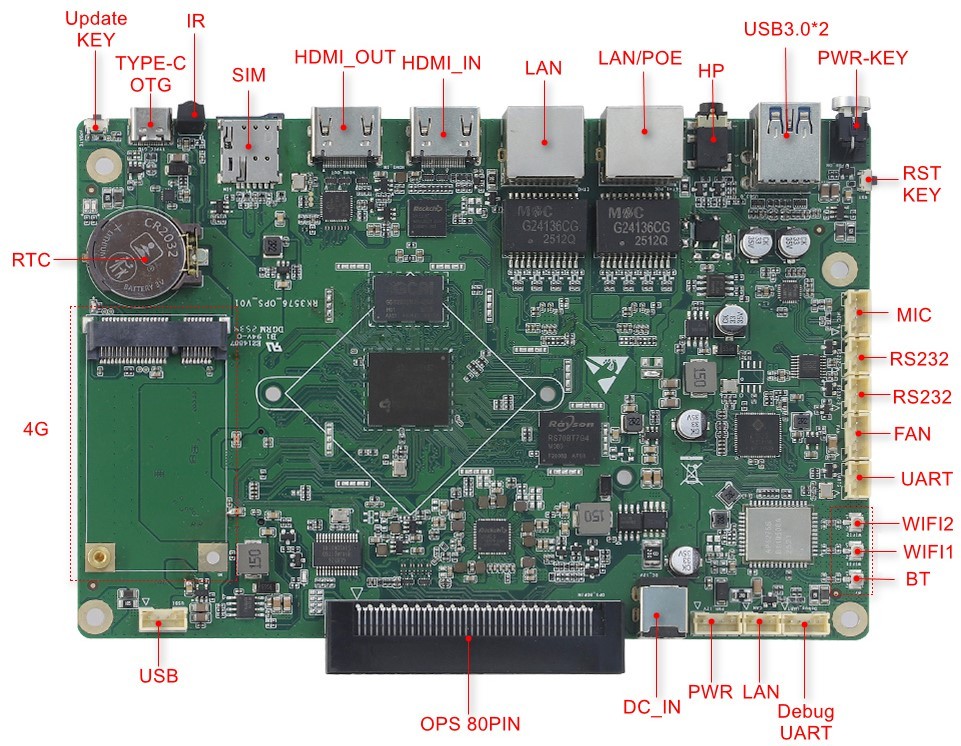

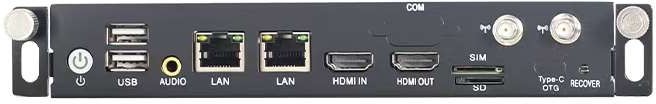

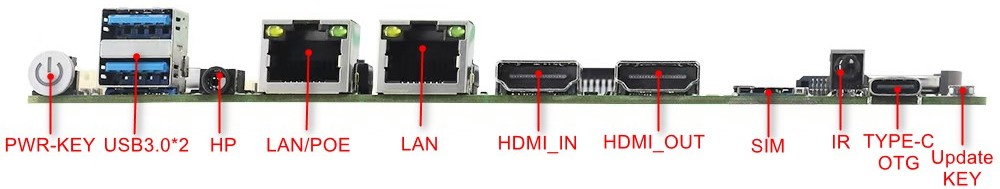

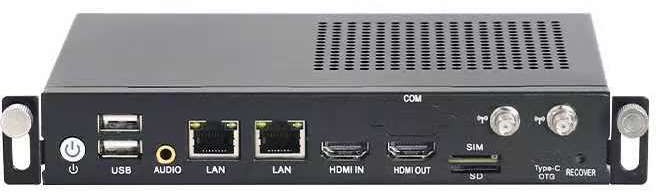

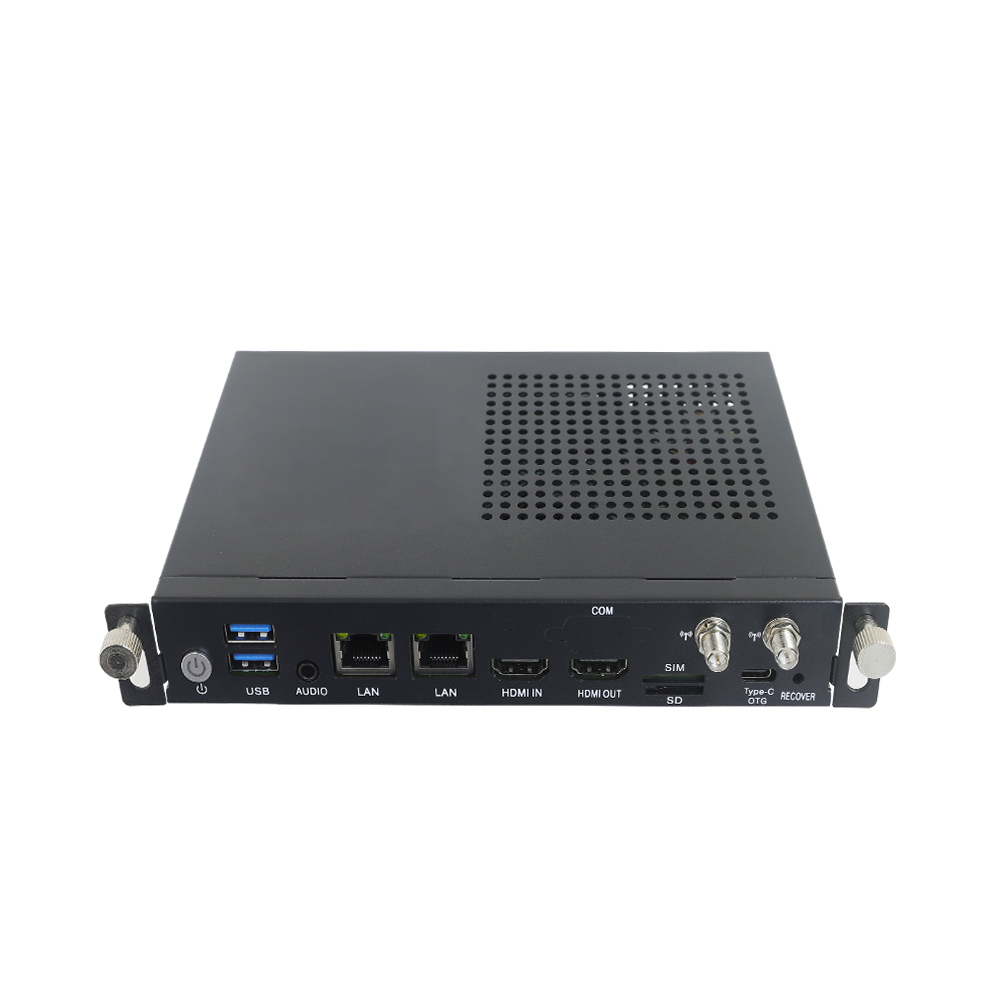

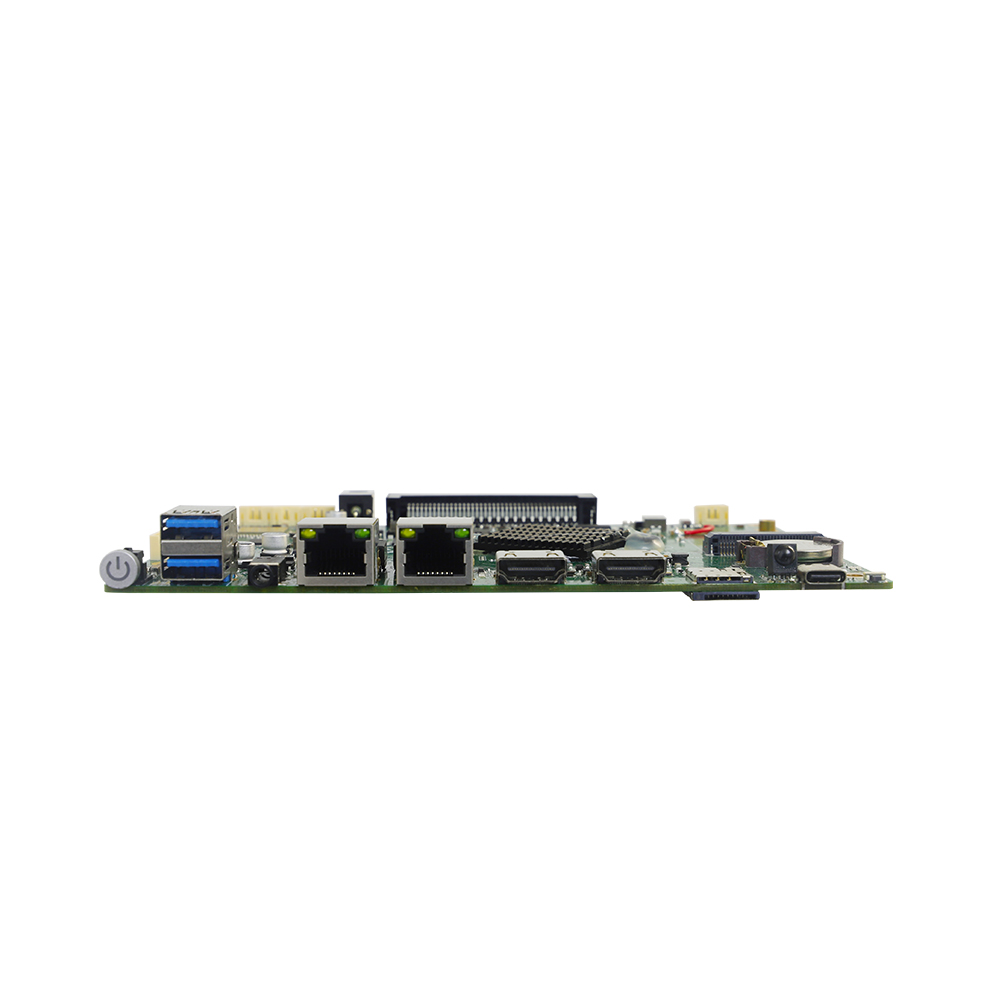

后置 I/O 面板

PWR-KEY:【电源按键】

USB3.0x2:【MAX：5Gbps】

HP:【3.5mm 标准音频接口】

LAN/POE:【以太网 / 以太网供电接口 】

LAN:【以太网接口 With10/100/1000MbpsLANRealtek 千兆网】

HDMI_IN: 【1920x1080 @60Hz】

HDMI_OUT:【1920x1080@60Hz】

SIM:【SIM 卡接口】

IR:【红外接口 接受红外信号】

TYPE-C OTG:【USB2.0】

Update KEY:【一建更新 更新系统固件】

RST KEY

复位按键

MIC

1x4Pin Wafer 麦克风接口

RS232

1x3Pin Wafer 串口（RS232）

RS232

1x3Pin Wafer 串口（RS232）

FAN

1x4Pin Wafer CPU_FAN Connector

UART

1x3Pin Wafer 串口 异步通信

BT

蓝牙天线接口

WIFI1

WIFI 天线接口

WIFI2

WIFI 天线接口

Debug UART

1x4Pin Wafer 开发调试接口

LAN

1x3Pin Wafer 以太网接口

PWR

1x4Pin Wafer    供电

DC_IN

DC 供电：12V

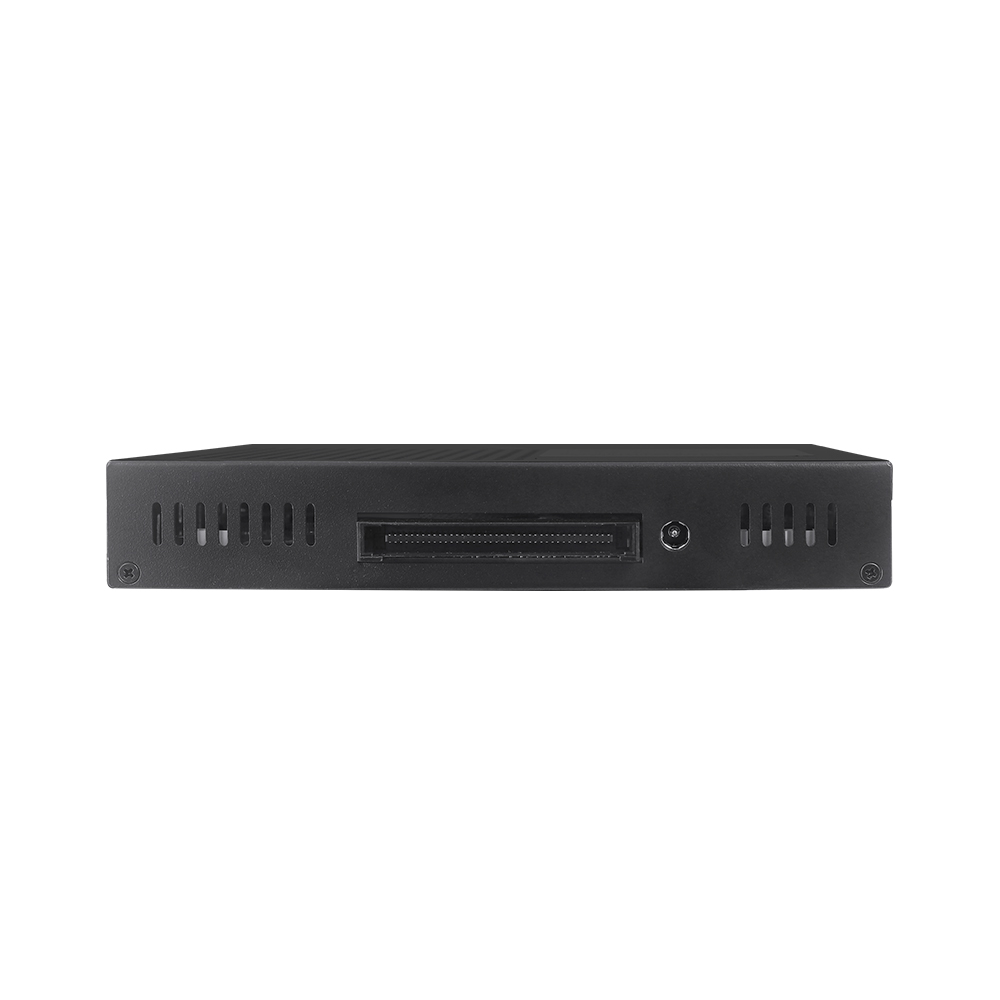

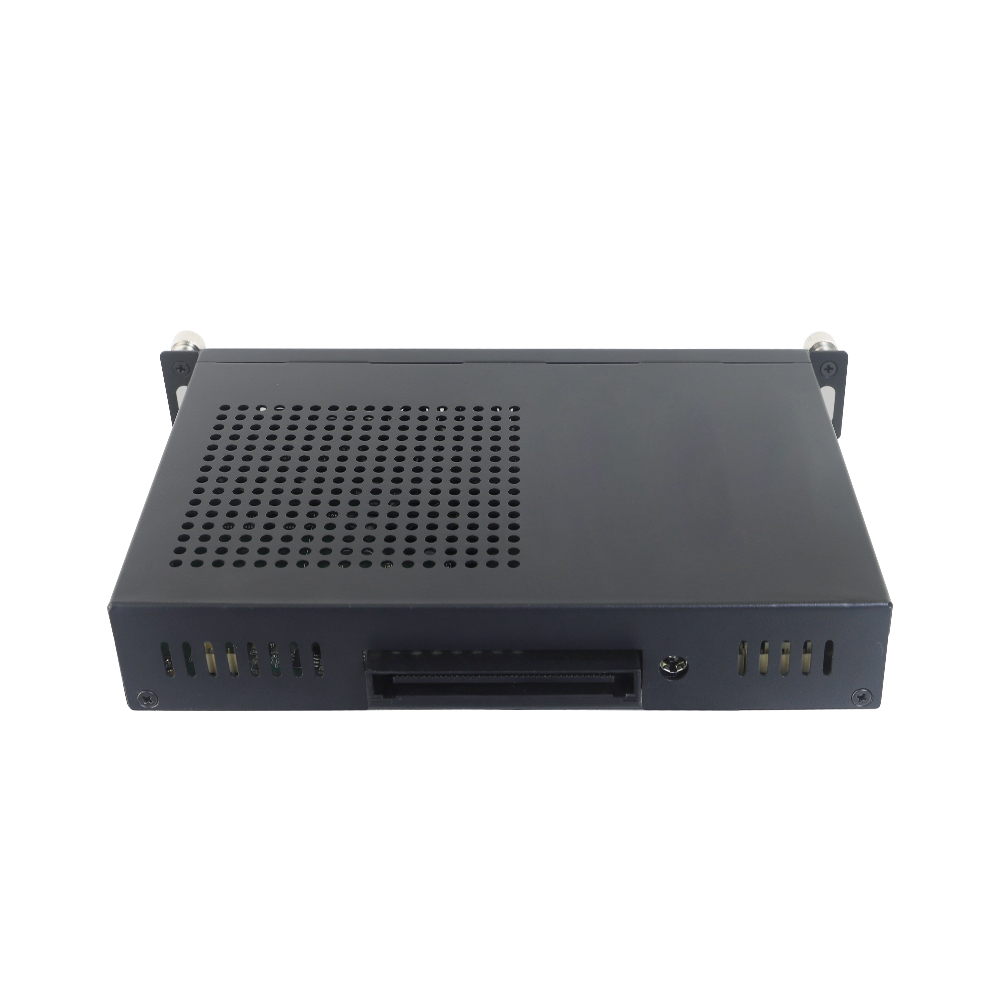

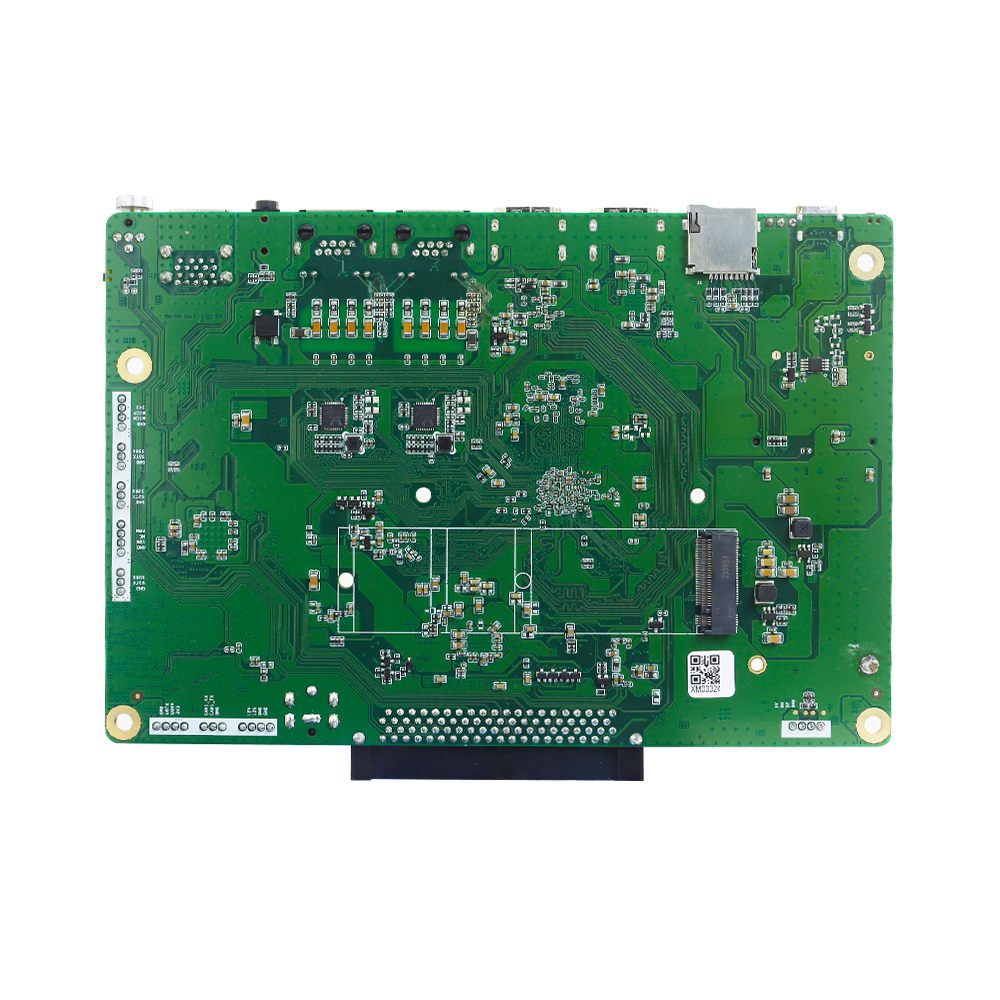

OPS 80PIN

OPS Port JATEX25-80Pin 开放式可拔插

USB

1x4Pin Wafer    USB 接口

4G

4G 通讯模块接口

RTC

为实时时钟 RTC 模块供电电池座子

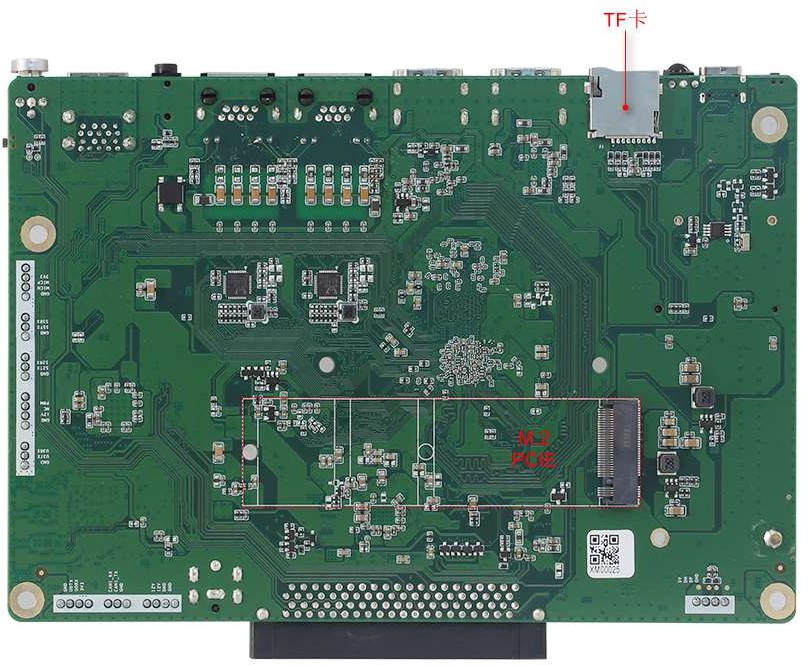

TF 卡

存储卡接口

M.2 PCIE

MINI PCIE Port

阵脚编号

信号

描述

阵脚编号

信号

描述

1

DP_3N

NC

41

RSVD

VCC

2

DP_3P

NC

42

RSVD

VCC

3

GND

接地

43

RSVD

VCC

4

DP_2N

NC

44

RSVD

VCC

5

DP_2P

NC

45

RSVD

NC

6

GND

接地

46

RSVD

NC

7

DP_1N

NC

47

GND

接地

8

DP_1P

NC

48

GND

接地

9

GND

接地

49

DEVICE_RST

L(低电平)

10

DP_0N

NC

50

SYS_FAN

SYS_FAN_EN

11

DP_0P

NC

51

UART_RXD

UART3_RX

12

GND

接地

52

UART_TXD

USART3_TX

13

DP_AUXN

NC

53

GND

接地

14

DP_AUXP

NC

54

STDA_SSRX-

USB3_SSRXN

15

DP_HPD

NC

55

STDA_SSRX+

USB3_SSRXP

16

GND

接地

56

GND

接地

17

TMDS_CLKN

HDMI_CLKN

57

STDA_SSTX-

USB3_SSTXN

18

TMDS_CLKP

HDMI_CLKP

58

STDA_SSTX+

USB3_SSTXP

19

GND

接地

59

GND

接地

20

TMDS_0N

HDMI_D0N

60

USB_PN2

USB3_DN

21

TMDS_0P

HDMI_D0P

61

USB_PP2

USB3_DP

22

GND

接地

62

GND24

接地

23

TMDS_1N

HDMI_D1N

63

USB_PN1

USB2_D2N

24

TMDS_1P

HDMI_D1P

64

USB_PP1

USB2_D2P

25

GND

接地

65

GND

接地

26

TMDS_2N

HDMI_D2N

66

USB_PN0

USB2_D1N

27

TMDS_2P

HDMI_D2P

67

USB_PP0

USB2_D1P

28

GND

接地

68

GND

接地

29

DVI_DDC_DATA

HDMI_SDA

69

LINEOUT_L

LINE_OUT_L

30

DVI_DDC_CLK

HDMI_SCL

70

LINEOUT_R

LINE_OUT_R

31

DVI_HPD

HDMI_HPD

71

CEC

PORT_CEC

32

GND

接地

72

PB_DET

L(低电平)

33

VCC

VCC

73

PS_ON

PS_ON(GPIO)

34

VCC

VCC

74

PWR_state

PWR_STATE(GPIO)

35

VCC

VCC

75

GND

接地

36

VCC

VCC

76

GND

接地

37

VCC

VCC

77

GND

接地

38

VCC

VCC

78

GND

接地

39

VCC

VCC

79

GND

接地

40

VCC

VCC

80

GND

接地

DP

1*DP Display Port

HDMI

1*HDMI Display Port

USB3.0

1*USB3.0

USB2.0

2*USB2.0

SYS_FAN

系统风扇控制

UART

UART3.3V 输 TX RX

PS_ON

可拔插信号开启输入

PWR_state

电源正常   输（oc）检测
