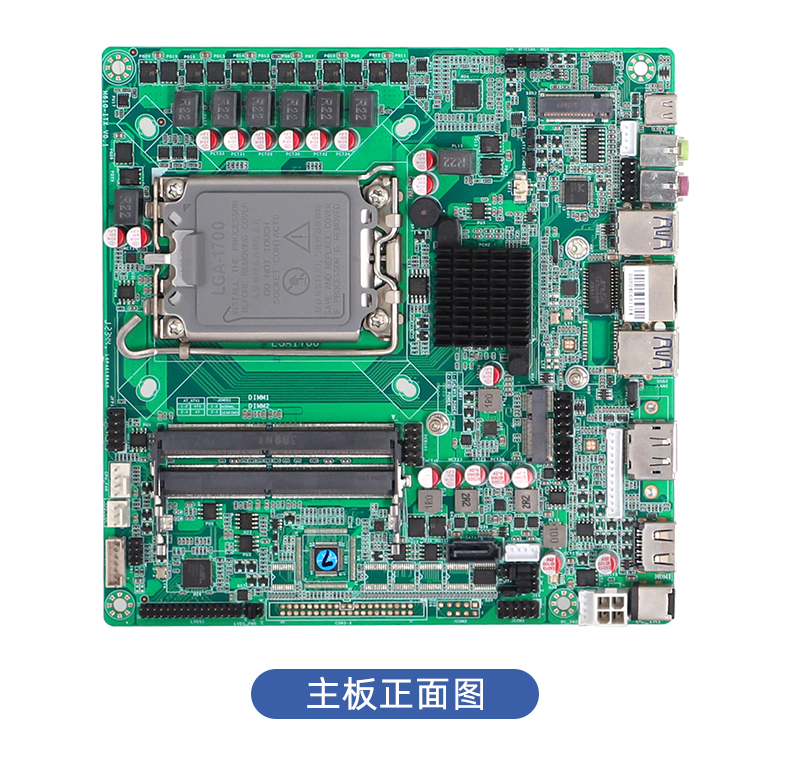

H610集成主板ITX /支持4-12G独显/迷你主机主板CPU18*18CM,支持12-14代酷睿台式CPUITX主板

二维码
支持MXM独显(英伟达1050TI/3050/3060/3080)
尺寸 180MM*180MM 八层PCB
CPU LGA1700,支持赛扬/奔腾/酷睿/I3/I5/I7 12/13/14代处理器
芯片组 INTEL H610
规格 2 XDDR4 2133/2400/2666/3200
**容量 64GB
品牌 英宇达
类型 工业主板
型号 H610
规格尺寸 180*180MM
OEM 可OEM
货源类别 现货
系统 Windows10/11
13691736650

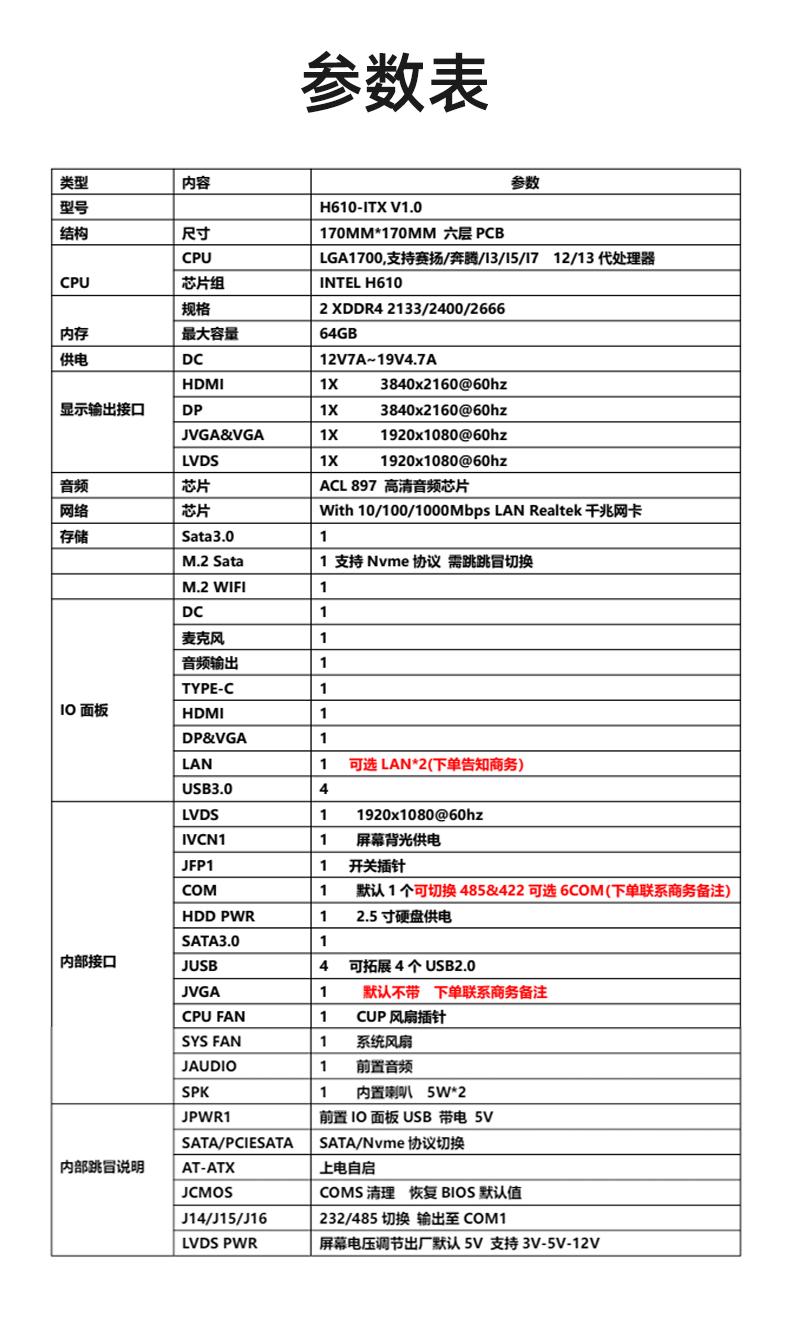

产品详情技术参数


类型

内容

参数

型号


H610-ITX V1.0

结构

尺寸

170MM*170MM 六层PCB

CPU

CPU

LGA1700,支持赛扬/奔腾/I3/I5/I7   12/13代处理器

芯片组

INTEL H610

内存

规格

2 XDDR4 2133/2400/2666

**容量

64GB

供电

DC

12V7A~19V4.7A

显示输出接口

HDMI

1X      3840x2160@60hz

DP

1X      3840x2160@60hz

JVGA&VGA

1X      1920x1080@60hz

LVDS

1X      1920x1080@60hz

音频

芯片

ACL 897 高清音频芯片

网络

芯片

With 10/100/1000Mbps LAN Realtek千兆网卡

存储

Sata3.0

1


M.2 Sata

1 支持Nvme协议 需跳跳冒切换


M.2 WIFI

1

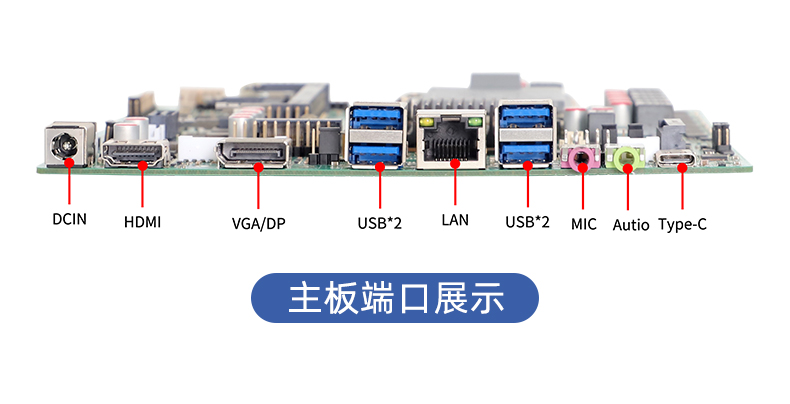

IO面板

DC

1

麦克风

1

音频输出

1

TYPE-C

1

HDMI

1

DP&VGA

1

LAN

1   可选LAN*2(下单告知商务)

USB3.0

4

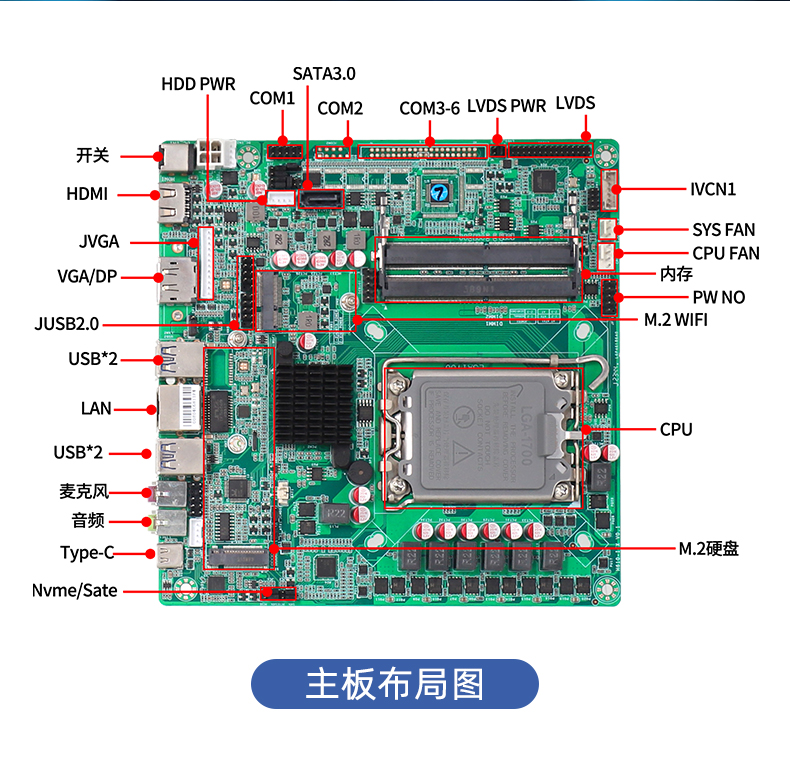

内部接口

LVDS

1    1920x1080@60hz

IVCN1

1    屏幕背光供电

JFP1

1   开关插针

COM

1    默认1个可切换485&422可选6COM(下单联系商务备注

HDD PWR

1    2.5寸硬盘供电

SATA3.0

1

JUSB

4   可拓展4个USB2.0

JVGA

1    默认不带   下单联系商务备注

CPU FAN

1    CUP风扇插针

SYS FAN

1    系统风扇

JAUDIO

1    前置音频

SPK

1    内置喇叭   5W*2

内部跳冒说明

JPWR1

前置IO面板USB 带电 5V

SATA/PCIESATA

SATA/Nvme协议切换

AT-ATX

上电自启

JCMOS

COMS清理   恢复BIOS默认值

J14/J15/J16

232/485切换 输出至COM1

LVDS PWR

屏幕电压调节出厂默认5V 支持3V-5V-12V
