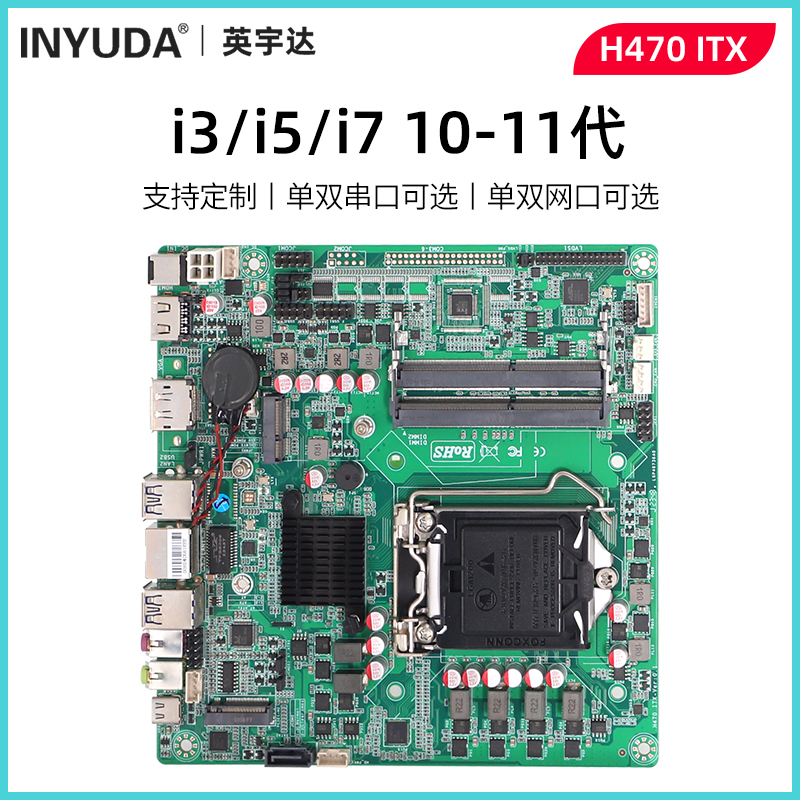

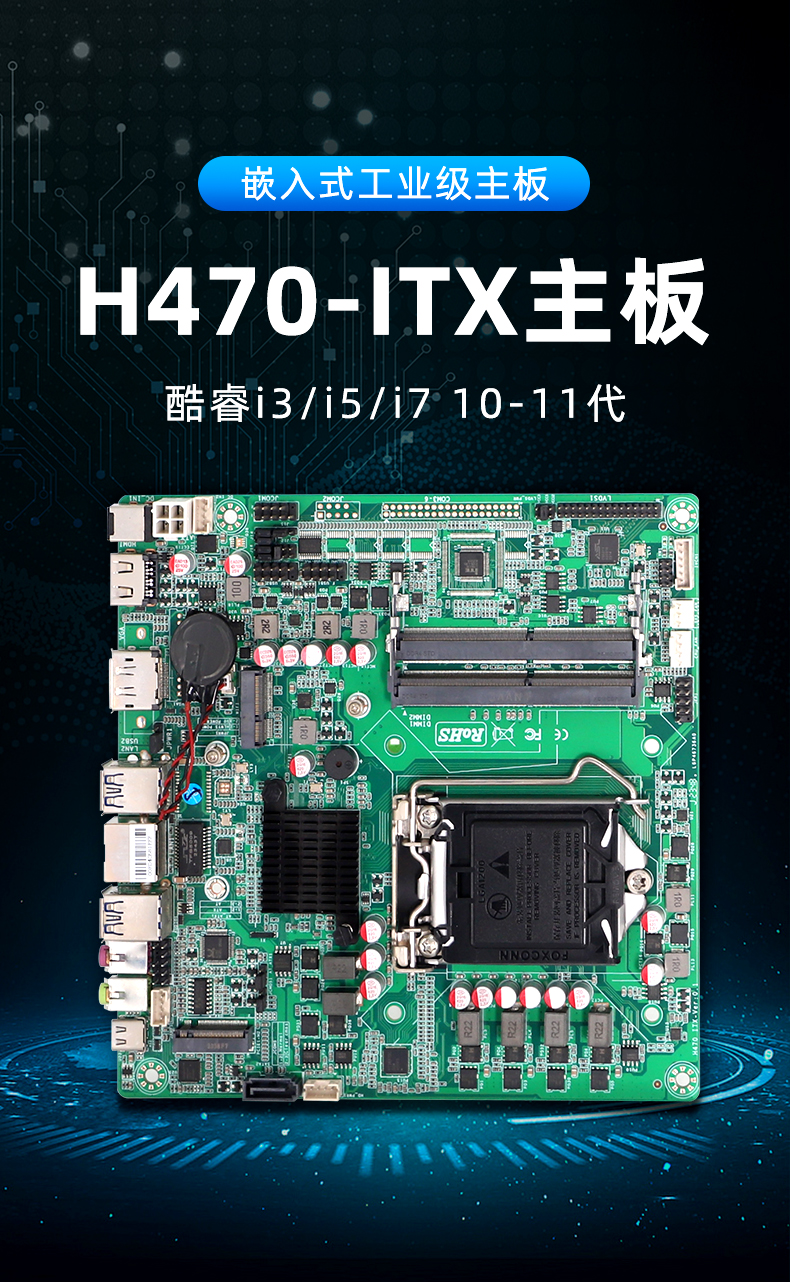

英宇达（蝶云）H470 ITX集成主板，支持10-11代台式CPU工业ITX主板

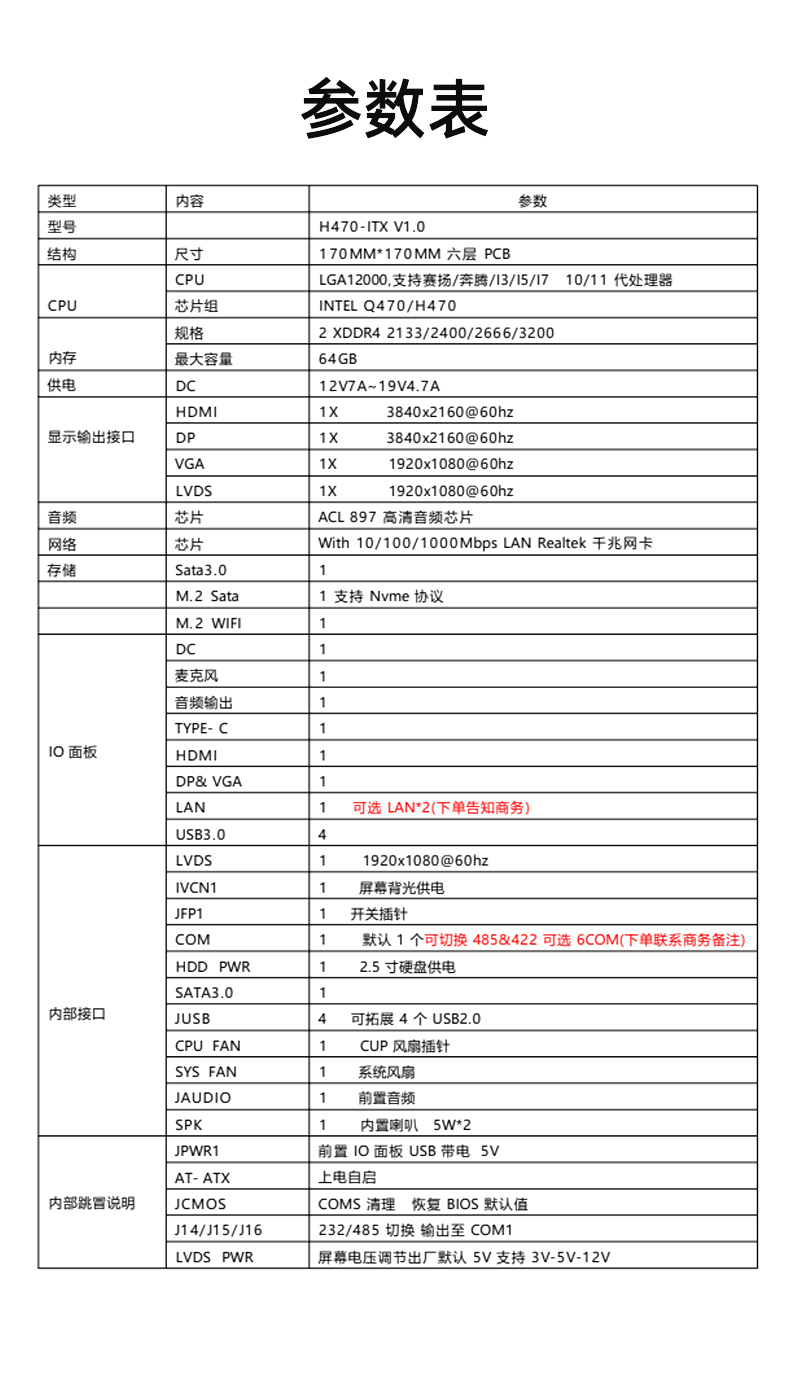

类型

内容

参数

型号

H470-ITX V1.0

结构

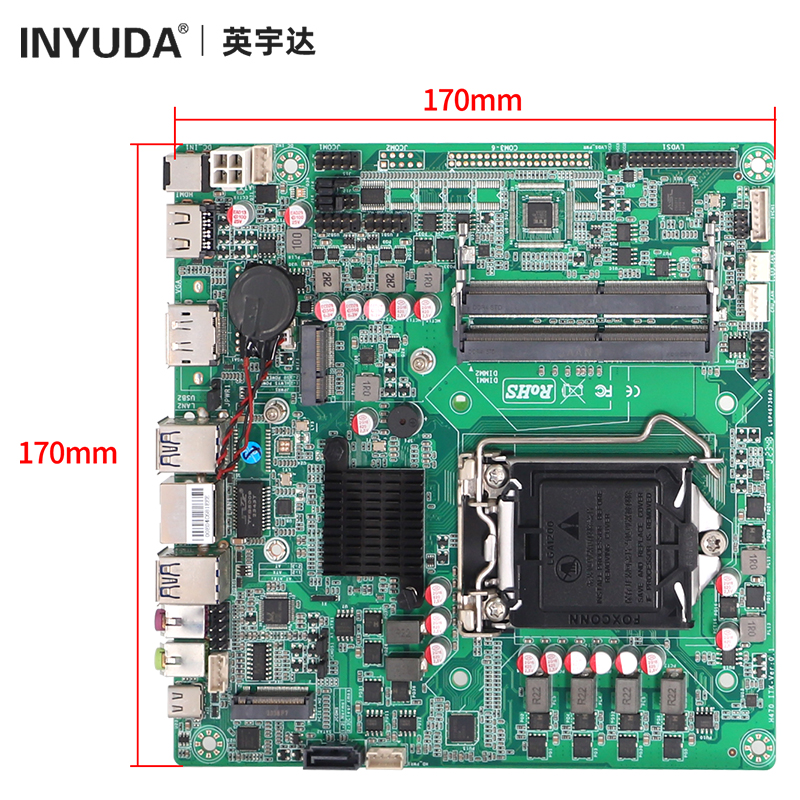

尺寸

170MM*170MM 六层PCB

CPU

CPU

LGA12000,支持赛扬/奔腾/I3/I5/I7   10/11 代处理器

芯片组

INTEL Q470/H470

内存

规格

2 XDDR4 2133/2400/2666/3200

最大容量

64GB

供电

DC

12V7A~19V4.7A

显示输出接口

HDMI

1X          3840x2160@60hz

DP

1X          3840x2160@60hz

VGA

1X           1920x1080@60hz

LVDS

1X           1920x1080@60hz

音频

芯片

ACL 897 高清音频芯片

网络

芯片

With 10/100/1000Mbps LAN Realtek 千兆网卡

存储

Sata3.0

1

M.2 Sata

1 支持Nvme 协议

M.2 WIFI

1

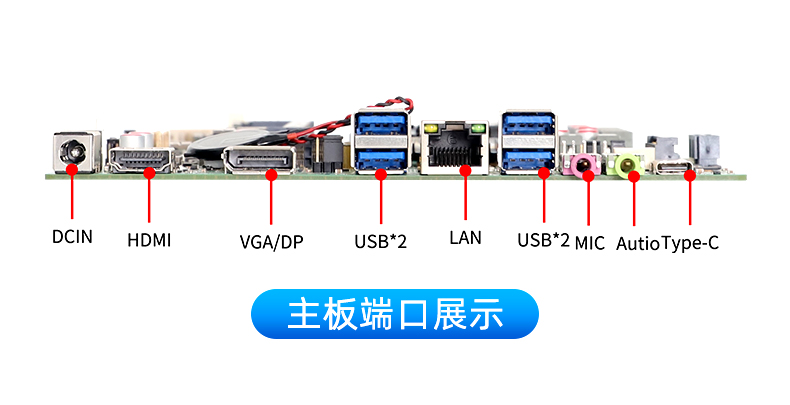

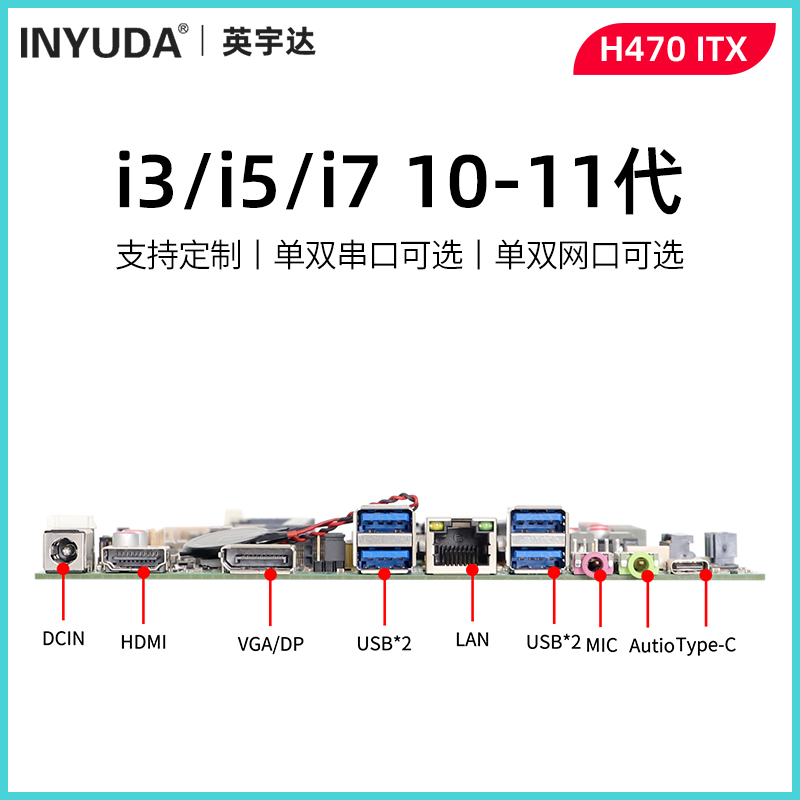

IO 面板

DC

1

麦克风

1

音频输出

1

TYPE-C

1

HDMI

1

DP&VGA

1

LAN

1     可选LAN*2(下单告知商务)

USB3.0

4

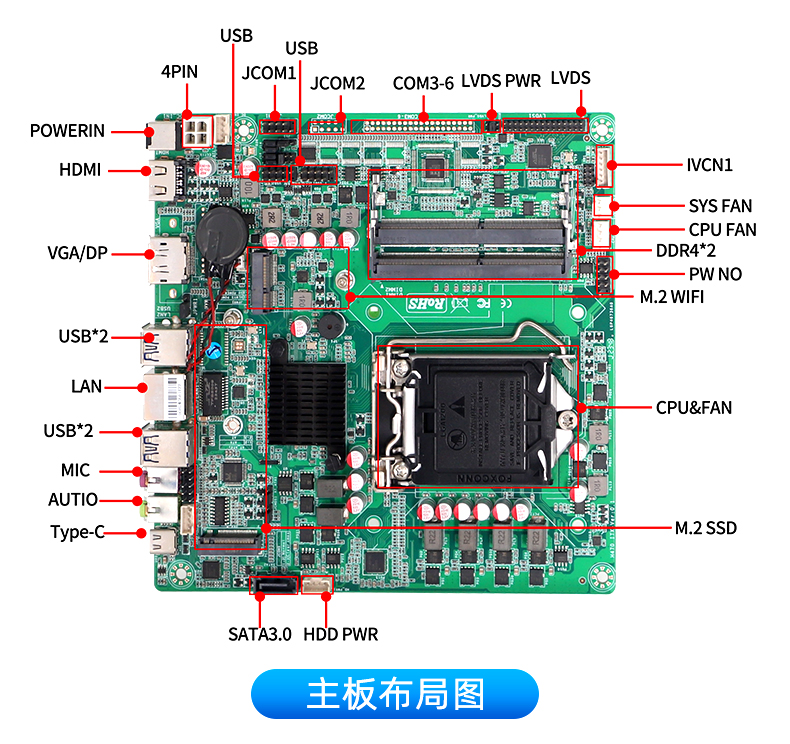

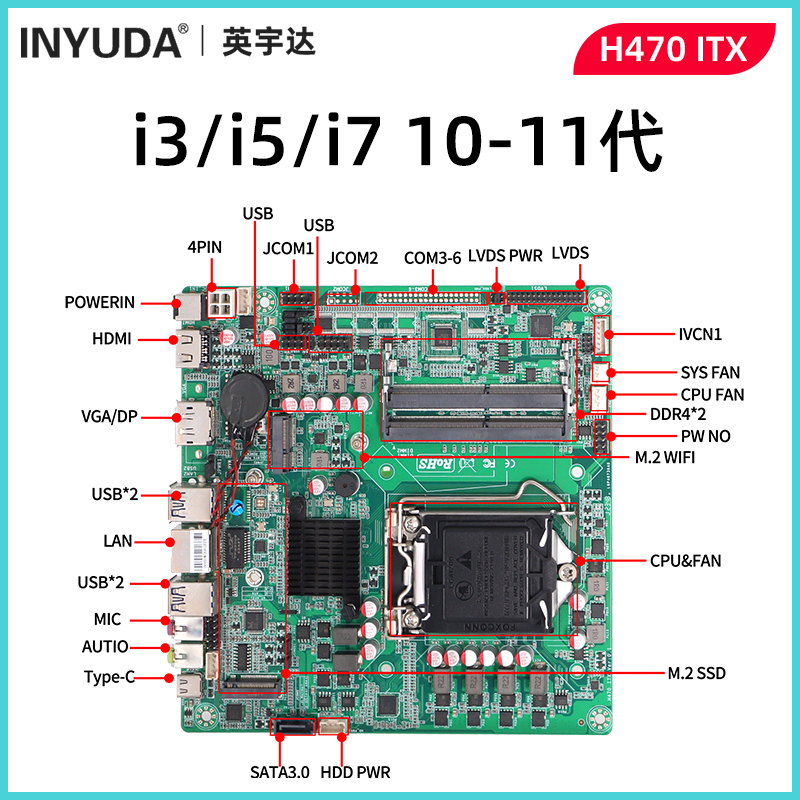

内部接口

LVDS

1       1920x1080@60hz

IVCN1

1       屏幕背光供电

JFP1

1     开关插针

COM

1        默认 1 个可切换 485&422 可选 6COM(下单联系商务备注)

HDD PWR

1      2.5 寸硬盘供电

SATA3.0

1

JUSB

4     可拓展 4 个 USB2.0

CPU FAN

1       CUP 风扇插针

SYS FAN

1       系统风扇

JAUDIO

1       前置音频

SPK

1       内置喇叭   5W*2

内部跳冒说明

JPWR1

前置IO 面板USB 带电   5V

AT-ATX

上电自启

JCMOS

COMS 清理   恢复BIOS 默认值

J14/J15/J16

232/485 切换 输出至 COM1

LVDS PWR

屏幕电压调节出厂默认 5V 支持 3V-5V-12V
