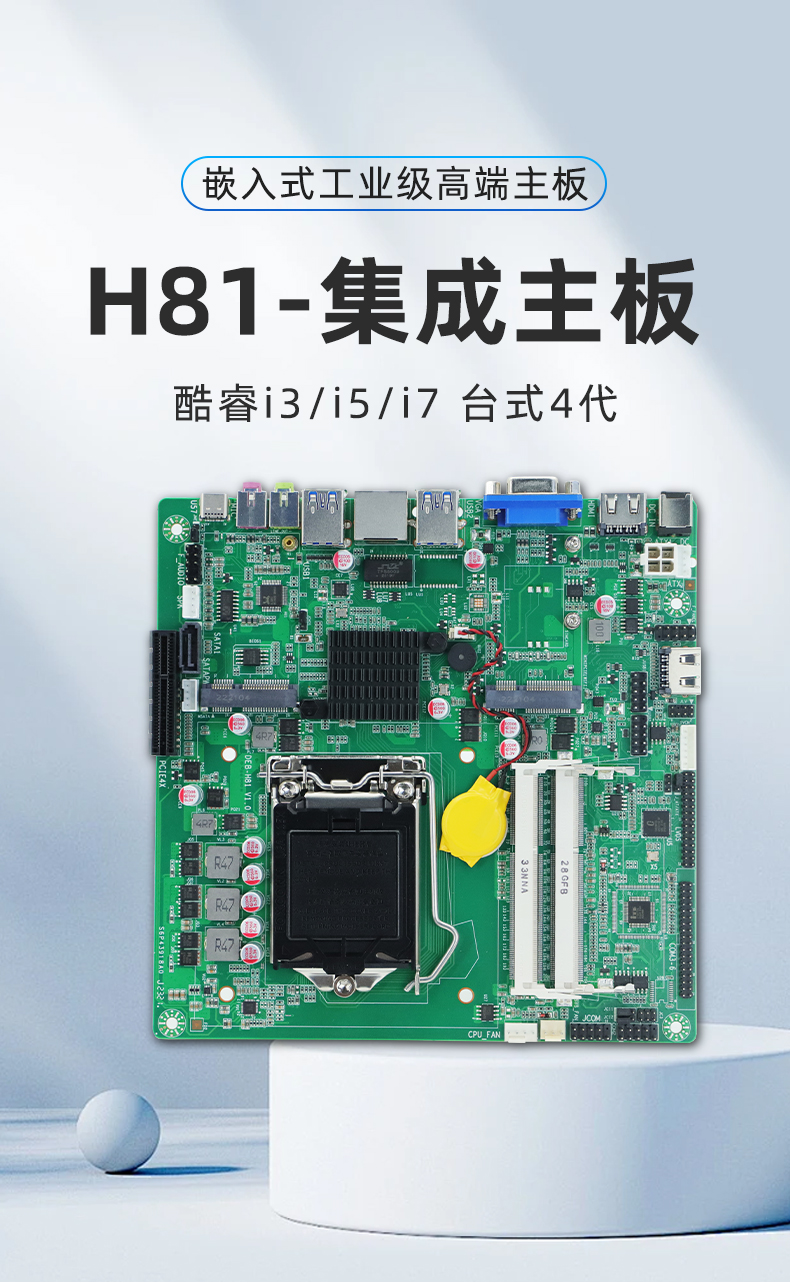

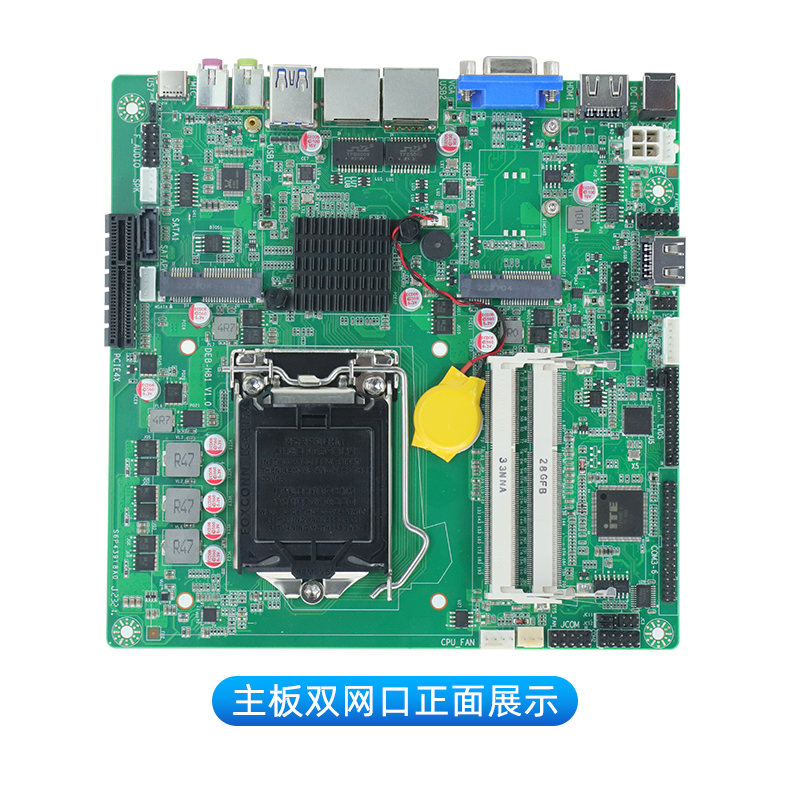

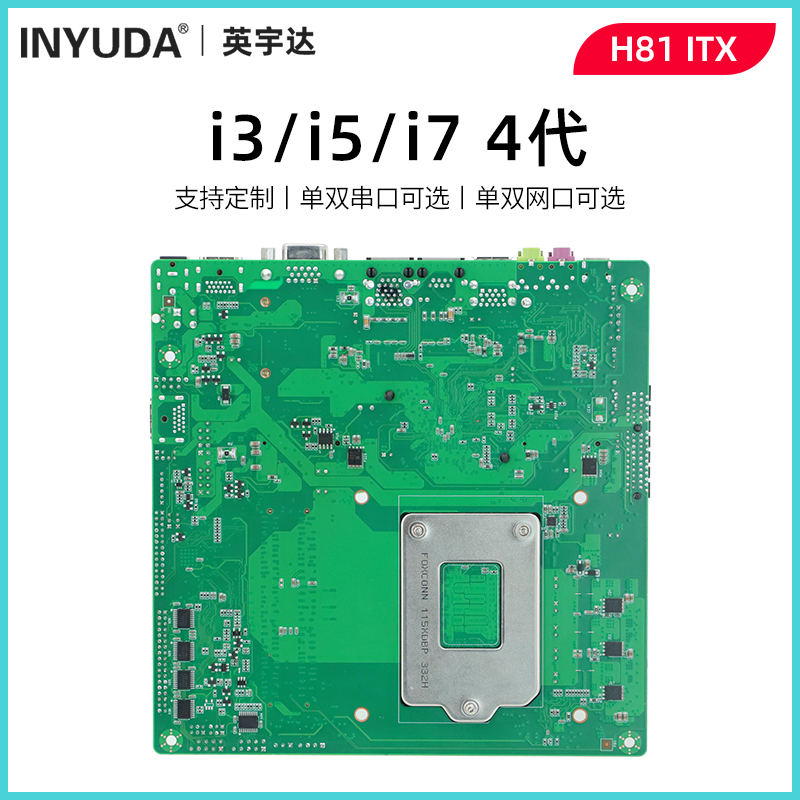

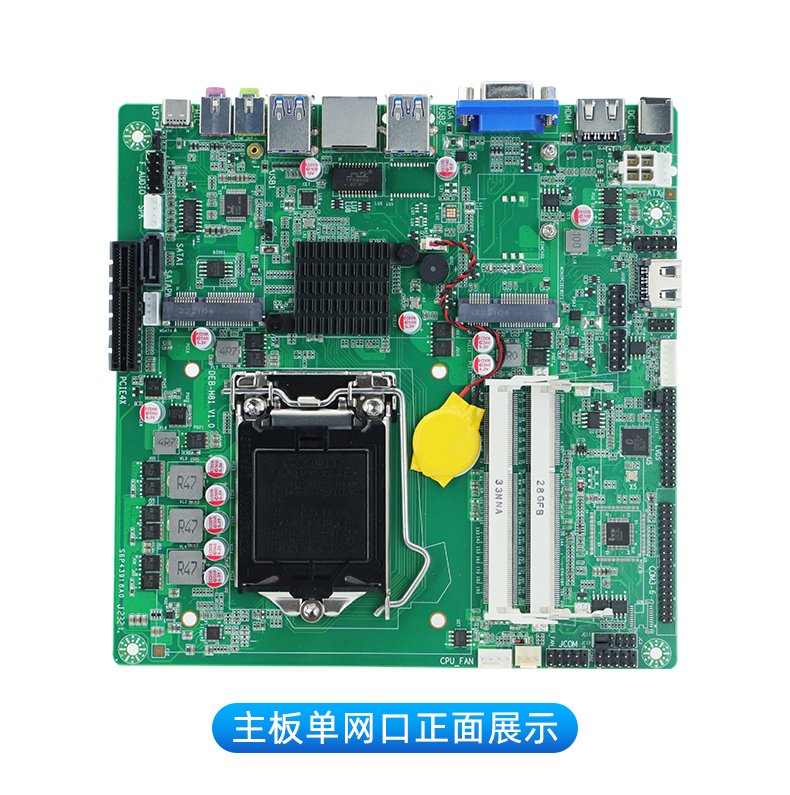

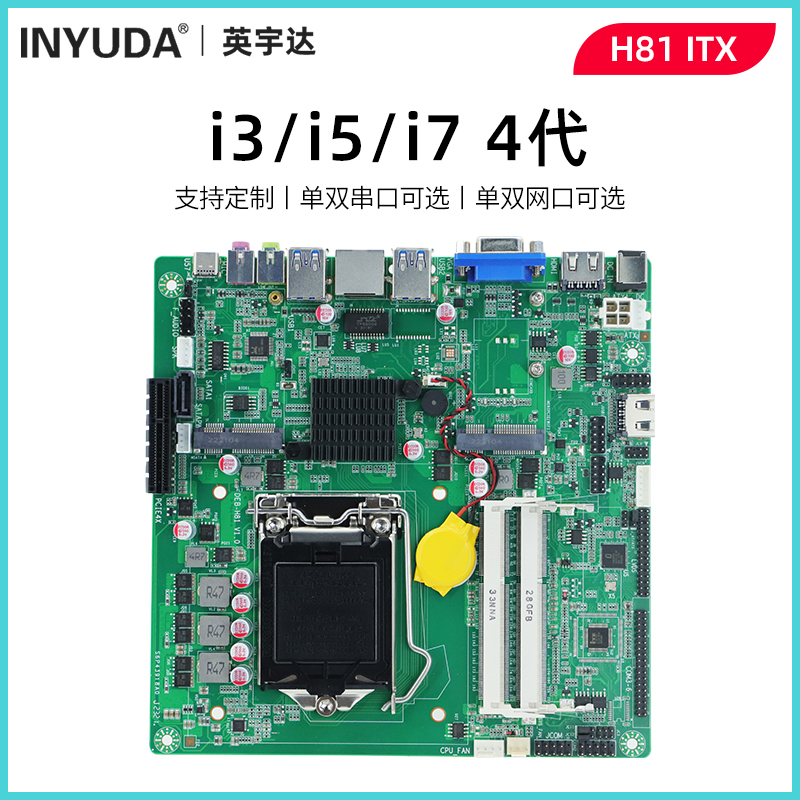

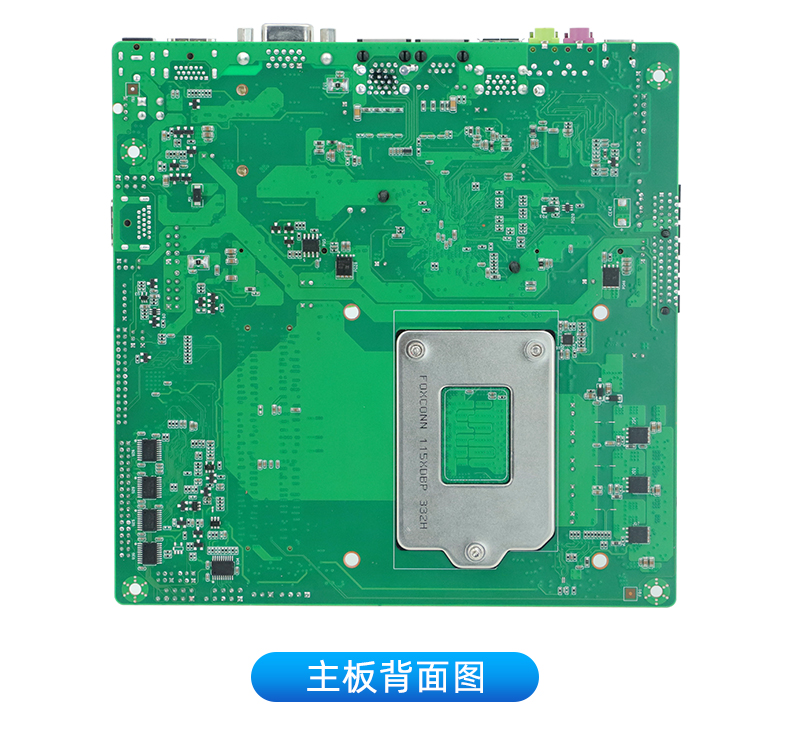

H81集成主板ITX主板17*17工业主板

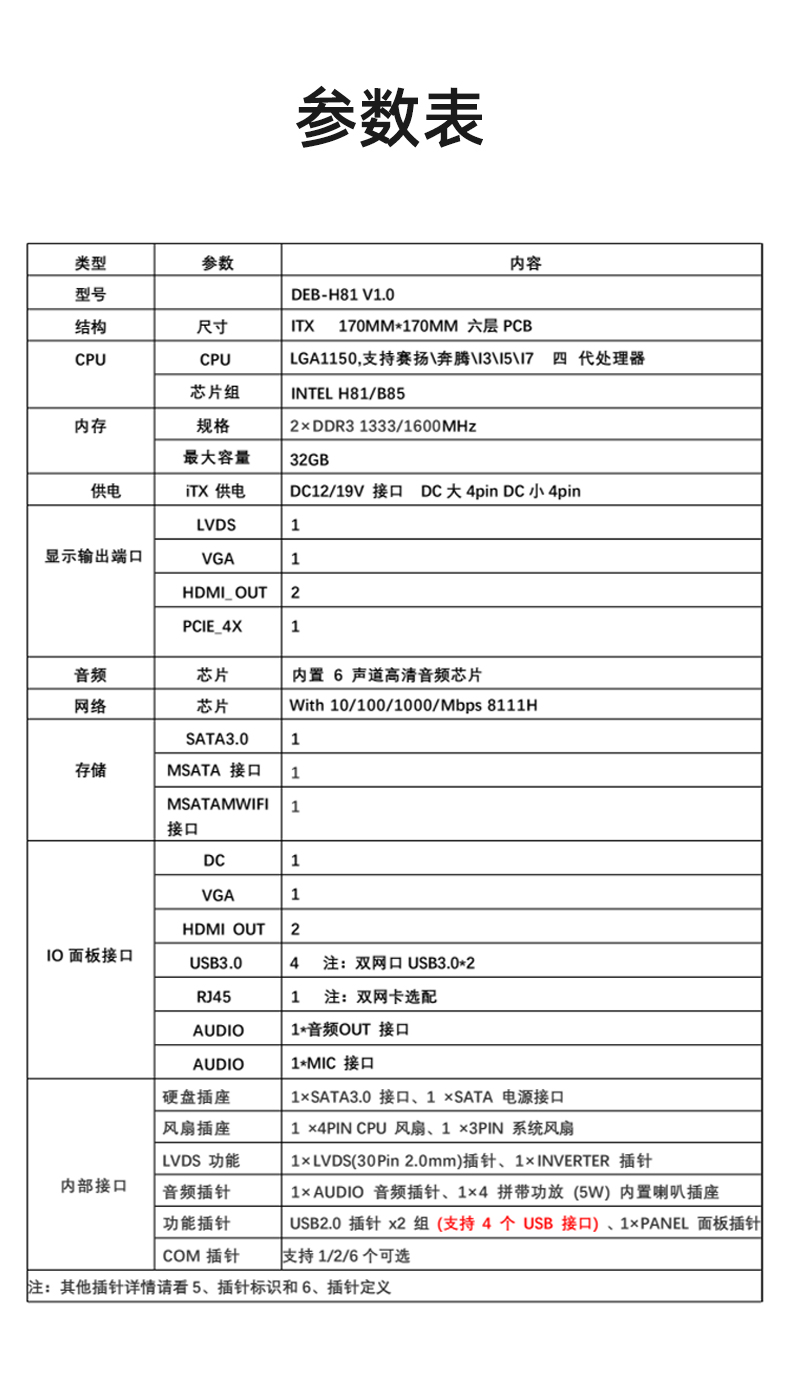

类型

参数

内容

型号

I

DEB-H81 V1.0

结构

尺寸

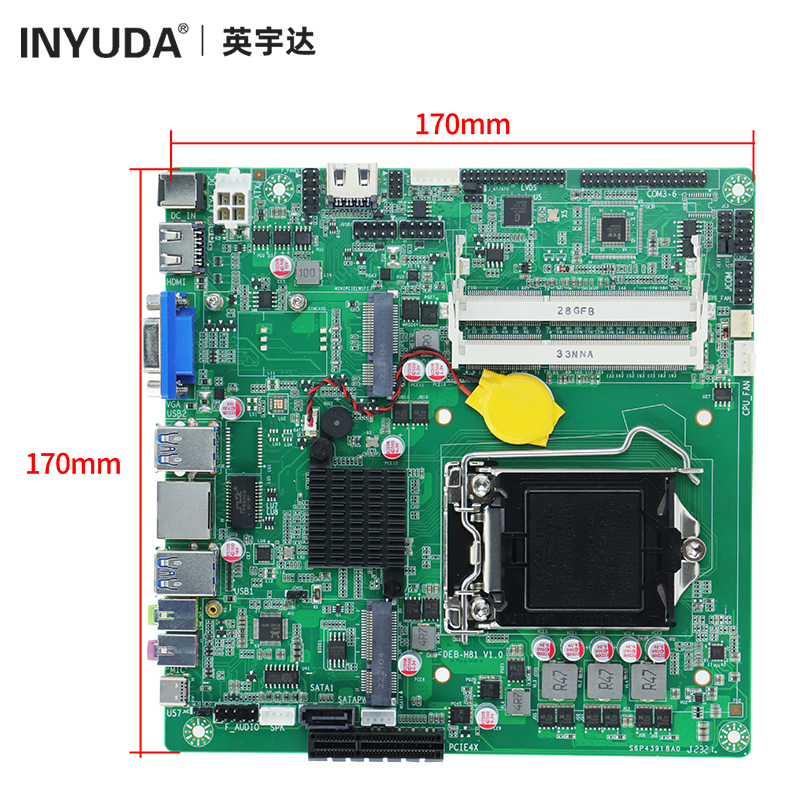

ITX   170MM*170MM 六层PCB

CPU

CPU

LGA1150,支持赛扬\奔腾\I3\I5\I7   四 代处理器

芯片组

INTEL H81/B85

内存

规格

2×DDR3 1333/1600MHz

最大容量

16GB

供电

iTX 供电

DC12/19V 接口   DC大4pin DC小4pin

显示输出端口

LVDS

1

VGA

1

HDMI_OUT

2

PCIE_4X

1

音频

芯片

内置6 声道高清音频芯片

网络

芯片

With 10/100/1000/Mbps 8111H

存储

SATA3.0

1

MSATA 接口

1

MSATAMWIFI 接口

1

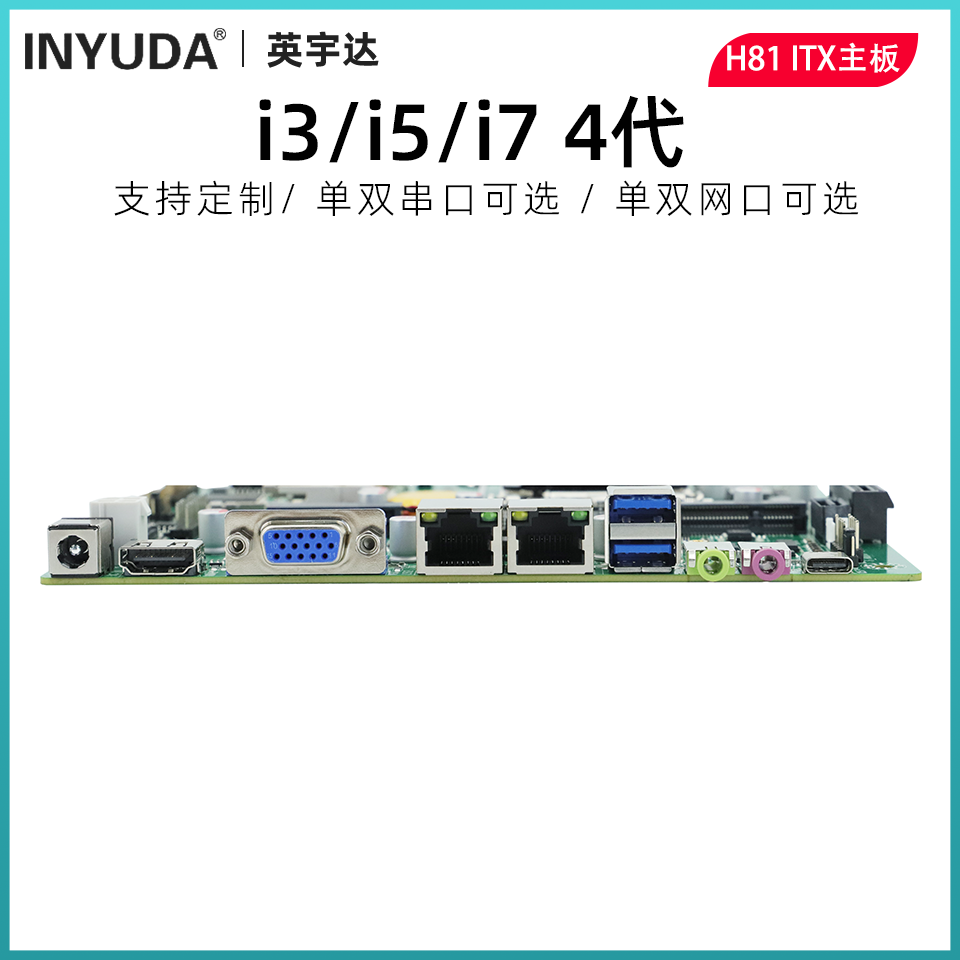

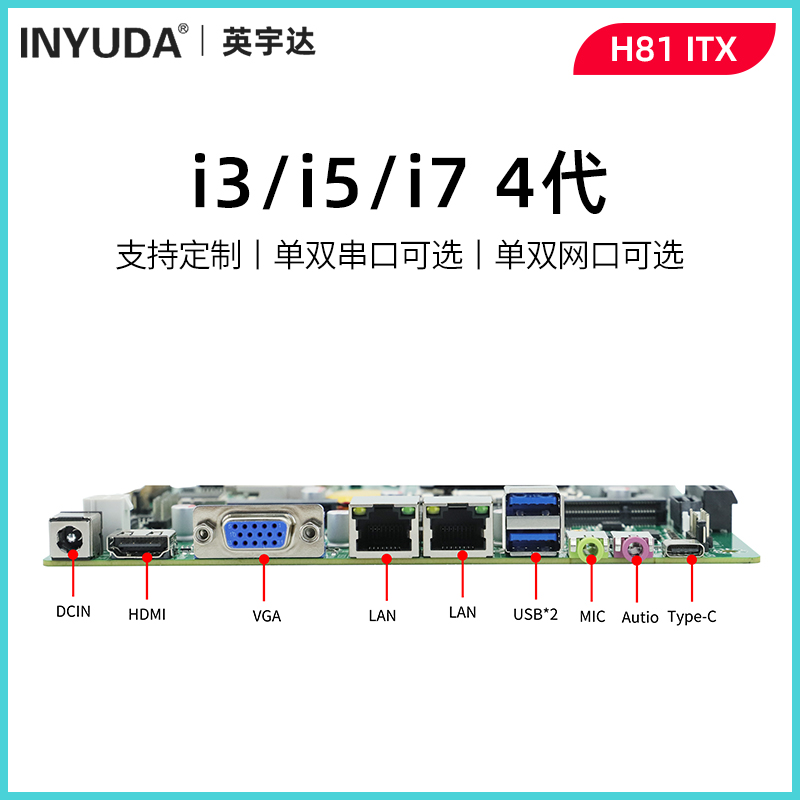

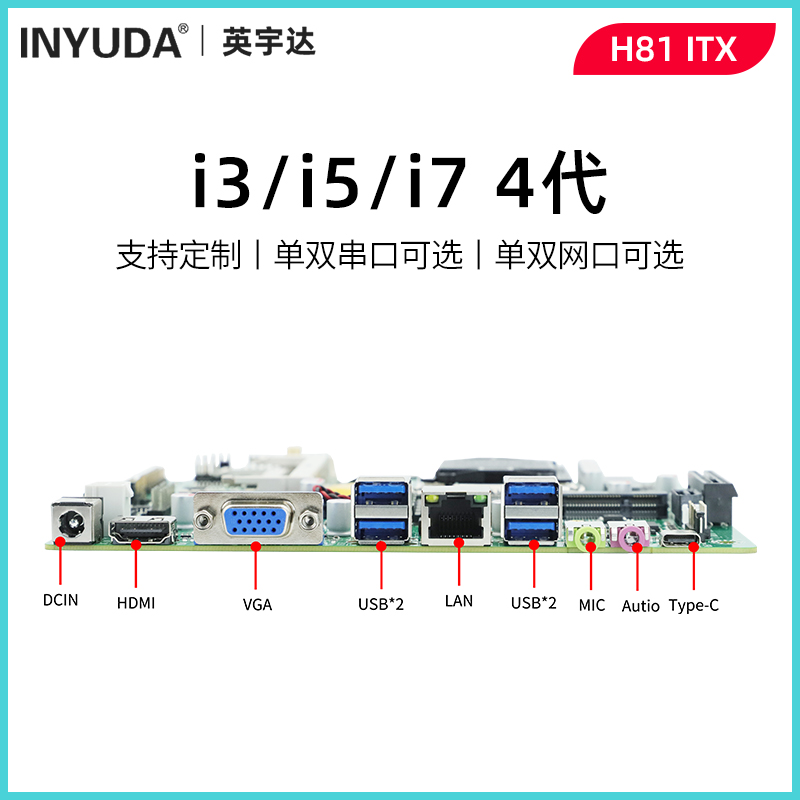

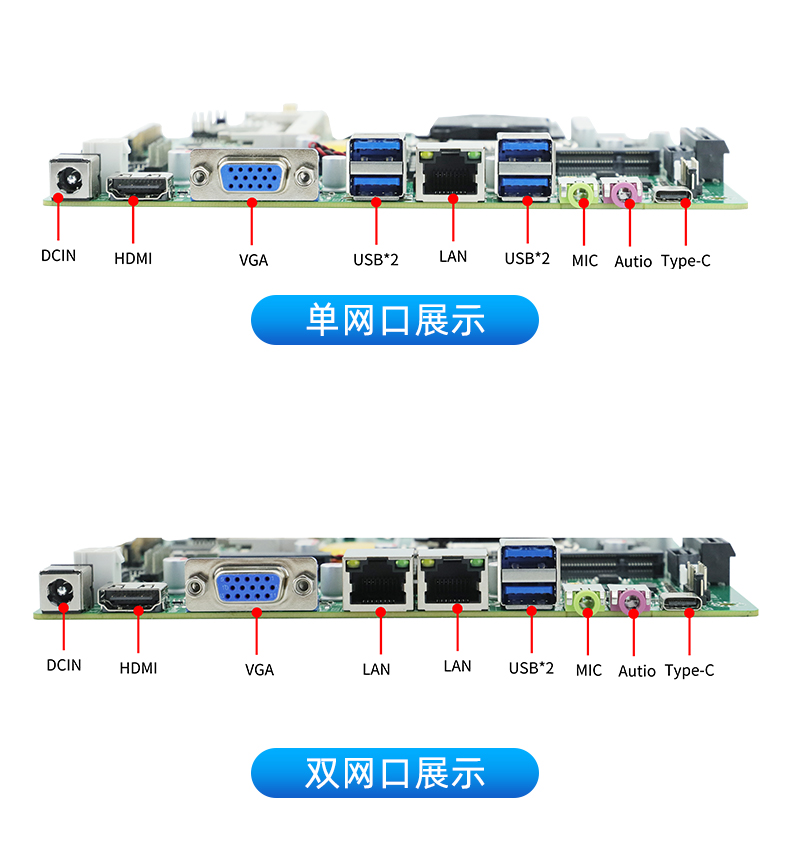

IO面板接口

DC

1

VGA

1

HDMI OUT

2

USB3.0

4   注：双网口USB3.0*2

RJ45

1   注：双网卡选配

AUDIO

1*OUT 接口

AUDIO

1*MIC 接口

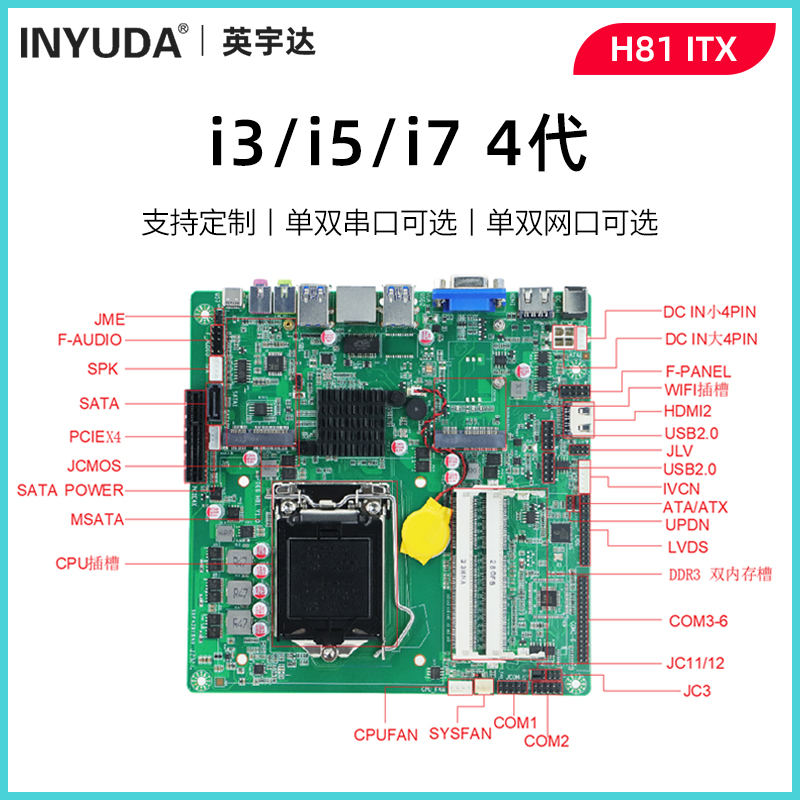

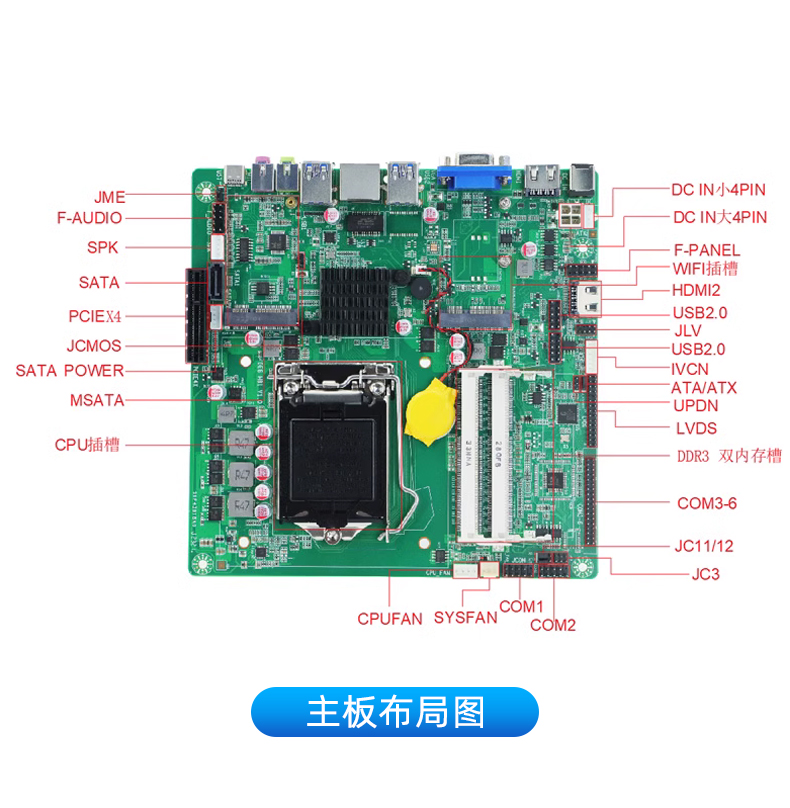

内部接口

硬盘插座

1×SATA3.0 接口、1 ×SATA 电源接口

风扇插座

1 ×4PIN CPU 风扇、1 ×3PIN 系统风扇

LVDS 功能

1×LVDS(30Pin 2.0mm)插针、1×INVERTER 插针

音频插针

1×AUDIO 音频插针、1×4 拼带功放 (5W) 内置喇叭插座

功能插针

USB2.0 插针 x2 组 (支持 4 个 USB 接口) 、1×PANEL 面板插针

COM插针

支持1/2/6个可选

注：其他插针详情请看5、插针标识和6、插针定义
