IO接口图

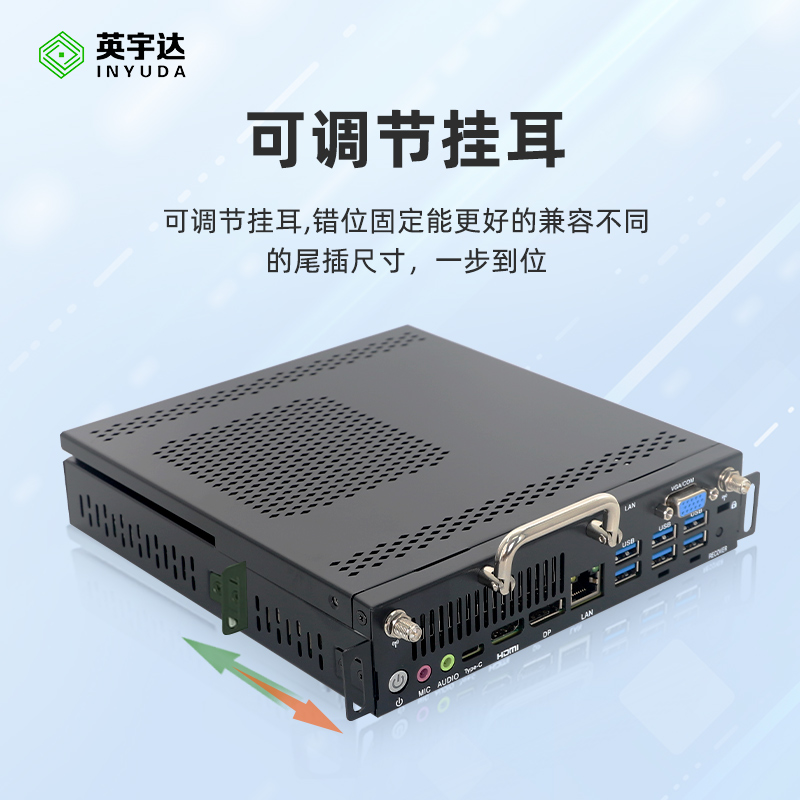

IO接口 | 如上图所示,前面板接口从左到右排列: --- 1 x 开关按钮 --- 2 x音频接口(MIC_IN /LINE_OUT) --- 1 x DP显示接口 --- 1 x HDMI显示接口 --- 2 x USB2.0接口 --- 1 x LAN接口(默认一个,但可增加至两个,达到双网口) --- 2 x USB2.0接口(因占用原因,故这两个USB口只能用一个,单独都能使用) --- 2 X USB3.0接口 --- 1 x TYPE-C接口(USB2.0速度) --- 1 x 一键还原按钮(系统遇到故障需要恢复到出厂设置时可一开机就按住此按钮不放,即可开启一键还原状态)
|
技术规格
主板尺寸 | --- 170mmX190mm |
中央处理器 | --- 搭载Intel® Core™ Comet Lake i3/ i5/i7 处理器 (LGA1200) |
内存 | --- 支持2*260Pin DDR4 SO-DIMM内存槽 --- 支持1.2V DDR4 SO-DIMM内存 --- 支持**内存128GB,支持内存频率2666MHZ |
扩展插槽 |
--- 1 x MSATA 插槽,支持MiniPCIE接口固态硬盘 --- 1 x M.2插槽,支持M.2 WIFI --- 1 x M.2插槽,支持M.2 SSD(默认为SATA协议SSD,位于PCB背面)
|
内置接口 |
--- 1 x 前置面板三针开关插针(FPANEL) --- 1 x SATA HDD接口 --- 1 x SATA_PWR接口 --- 1 x CPU散热风扇(CPU_FAN) --- 1 x内置COM插针接口 --- 1 x 内置VGA插针接口
|
BIOS | --- AMI BIOS |
电源管理 | --- 支持高级电源管理ACPI |
网络 | --- 1 x Realtek 8111HM(默认千兆),该主板默认单网口,可以根据客户需求灵活上料以达到双网口功能 --- 拥有PXE(无盘启动)、网络唤醒功能(在同一网段下可以实现) |
音频 | --- ALC262 |
I/O芯片 | --- ITE8772E |
供电 | --- DC 12V/19V供电(一般19V供电,以保证有足够的功率供给主板) |
工作环境 | --- 工作温度:-10℃~60℃ |
操作系统 | Windows 10 |
特殊端口功能说明
(一)、OPS端口实物截图及定义
80 PIN OPS端子,内部包含HDMI信号,音频信号,串口信号,开关机信号,状态检测信号等。
PDF参数下载——H310C-OPS_V1.0规格说明书
